Видеонаблюдение на базе видеорегистратора.
Самая простая и дешевая система видеонаблюдения строится на базе аналогового видеорегистратора и аналоговых видеокамер. Ниже приведена схема такой системы.
.jpg "Фото. Комплект и схема организации аналогового видеонаблюдения на базе видеорегистратора. elecom37.ru")

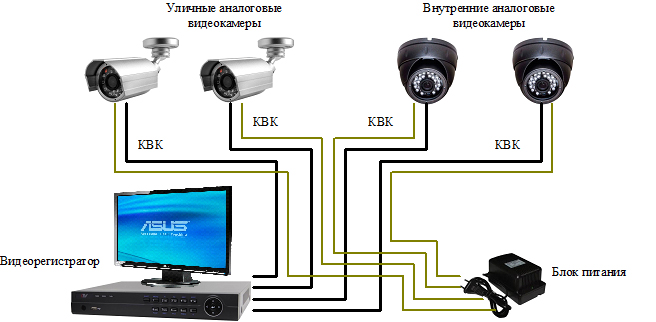

Рис. 1 "Схема видеонаблюдения на базе видеорегистратора"
Количество и параметры видеокамер зависит от условий эксплуатации и требований к системе видеонаблюдения. Камеры бывают уличные и внутренние, с подогревом и без, с ИК-подсветкой и без нее, обычные и антивандальные. Кроме этого все камеры различаются по параметрам: угол обзора, фокусное расстояние, светочувствительность, дальность ИК-подсветки, разрешению и др.
Видеорегистраторы необходимо выбирать в первую очередь в зависимости от количества камер. Бывают регистраторы для 4, 8, 16, 32 камер. Так же на всех регистраторах есть возможность подключения микрофонов, от 1 до 32.
Кроме этого регистраторы различаются по качеству записи, возможностью подключения к ЛВС, преобразования в IP, количеству и емкости устанавливаемых HDD и др. Время записи видеоинформации будет зависеть от объема жесткого диска.
Монитор обычно берут не менее 19", да сейчас меньше и не делают.
Видеорегистратор, как правило имеет выходы VGA, HDMI или DVI. В большинстве видеорегистраторов имеется выход на дополнительный монитор с разъемом BNC. Блок питания выбирается из расчета количества видеокамер. Определяется суммарный ток от всех камер, прибавляется 20-30 процентов и выбирается ток, который должен выдавать блок питания. В среднем, одна видеокамера потребляет 0,3-1,0 А. Блоки питания могут быть импульсные, трансформаторные, с источником бесперебойного питания и без него.
